Comme mentionné dans un post précédent, je suis récemment passé de la détection par S88 à la détection par Loconet.
Par contre, je ne voulais pas jeter mes modules S88 et les remplacer par des modules de détection Loconet. Non seulement cela aurait été cher, mais j’aurais du reconnecter des dizaines de sections de voie.

La solution vient de l’allemand Uhlenbrock. L’adaptateur S88 vers Loconet permet une transition en douceur vers le le Loconet.

Adaptateur Uhlenbrock© S88 vers Loconet

Ce qu’il fait

Cet adaptateur permet de connecter un ou des modules S88 à un réseau Loconet (jusqu’à 31, soit une chaîne S88 entière).

Il converti le messages d’occupations des cantons S88 en messages Loconet, qui seront transmis à votre centrale Loconet (dans mon cas, à mon PC via un Locobuffer USB).

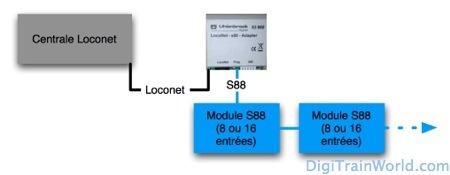

Schéma de base

Installation & configuration

L’adaptateur est plutôt petit (environ 6*5 cms). Il y a deux connecteurs: S88 et Loconet, pas besoin d’alimentation externe. Il suffit de connecter le module à votre/vos modules S88 d’un côté, et à n’importe quel point de votre réseau Loconet de l’autre.

Le module marche immédiatement: il rapporte l’occupation du canton 1 de la chaîne S88, en tant que rapport d’occupation Loconet du canton 1.
Si vous connectez toute votre chaine S88 à ce module, vous n’avez plus rien à faire!

Si comme moi, vous voulez mettre en service plusieurs de ces modules, où si vous souhaitez que les numéros de cantons rapportés sur le Loconet ne commencent pas avec le #1, il va falloir faire un peu de configuration.

La programmation des modules Loconet d’Uhlenbrock sera discutée dans un autre post. Une chose est sûr, c’est plus facile avec une centrale de la marque Uhlenbrock, type Intellibox.

Voici les paramêtres: que vous pouvez changer:

  • Loconet CV# 4: L’adresse Loconet « de début »
    L’adresse de base, c’est le numéro à partir duquel la chaine S88 devra envoyer du feedback sur le Loconet. Si vous choisissez « 100 », le 1er canton de la chaine S88 enverra un message d’occupation Loconet sur le numéro 100, le 2ème canton S88 sur le numéro 101…
    Dans mon cas (4 adaptateurs, un sur chacune des parties de mon réseau modulaire), les modules son configurés pour éviter tout chevauchement d’addresse. Le module S88 n°1 rapporte sur Loconet 100 et plus, le module 2 sur 200 et plus…
  • Adresse du Module Loconet: CV# 0
    Uhlenbrock a implémenté une numérotation de ses modules Loconet. Cela n’a rien à voir avec les rapports d’occupation des cantons. Plusieurs modules Loconet fonctionneront sans problème si ils ont le même numéro de module, par contre, vous ne pourrez pas les programmer depuis votre centrale s’ils sont tous connectés en même temps et avec le même numéro de module.
    Dans mon cas (4 adaptateurs éparpillés sur mon Loconet), j’ai numéroté ces petites boites ainsi:  #11, #21, #31 et #41.
  • Nombre de modules S88 connectés: CV# 3
    Ceci indique à l’adaptateur combien de modules S88 (16 cantons) lui sont connectés. Le défaut est 31, et cela semble marcher même si moins de modules sont connectés.
  • Délai avant envoi du premier rapport: CV# 2
    Permet de retarder l’envoi des données lors de la mise sous tension des voies. Pratique si votre centrale met les voies sous tension, mais a besoin de quelques secondes de plus pour commencer à écouter le réseau Loconet.

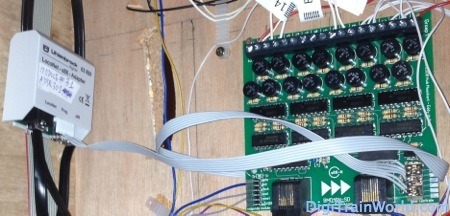

L’adaptateur sous mon réseau, connecté à un unique module S88 (16 entrées)

Conclusion

Bien sûr, j’aurais pu utiliser un seul adaptateur, et connecter ma chaîne Loconet telle qu’elle dessus. J’ai choisis d’installer 4 de ces appareils sur mon réseau (1 par section modulaire du réseau).
Mes détecteurs sont toujours les mêmes détecteurs S88 qu’avant, mais je travaille désormais uniquement avec le Loconet, qui relie tout mes modules.

Je n’ai remarqué aucun problème, et pour 30€ par adaptateur environ, c’est une économie d’argent pour ceux d’entre nous qui veulent mettre à jour leur détection S88 et passer au Loconet. Les 4 paramêtres configurables permettent je pense de faire face à tous les cas d’installation.

La programation nécessite cependant une centrale Uhlenbrock, ou une solution alternative plus compliquée: il n’y a pas de bouton de programmation sur le module. C’est le seul défaut que j’ai trouvé sur ce petit appareil, qui reste bien pratique.
