Une rapide opération pour rajouter de l’éclairage intérieur à un modèle d’autorail de Minitrix: le DB Lint.
Les modèles

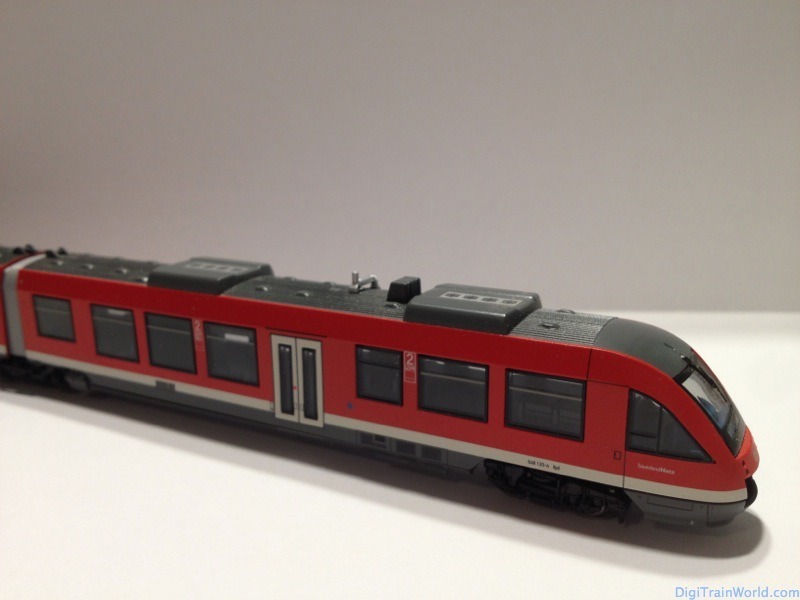

Le « Lint » de la DB (Alstom Coradia) est un autorail typique sur les petites lignes Allemandes. Minitrix en avait sorti 3 versions:
- 12585, avec éclairage avant seulement
- 12586, éclairage selon sens de la marche et éclairage intérieur
- 12587, avec du son
J’avais acheté la version sonore. Le choix des effets sonores était plutôt déçevant pour le prix!
Le modèle 12585 par contre, se trouvait à 89€ en Allemagne. Le but était de faire tourner les deux unités ensemble, il fallait juste rajouter de l’éclairage intérieur au modèle « low-cost ».
Ajout des platines LEDs
Comme souvent dans des séries, les platines sont les même sur toute la gamme. Les platines du 12585 ont donc bien des points de soudure pour des LEDs. Celà dit, il aurait fallu analyser la platine en détail pour savoir quoi faire (LEDs en série? en parallèle? quel voltage?).
J’ai opté pour une solution basique: l’ajout de platines LEDs en dessous des platines existantes.
Ces platines proviennent de Conrad Electronic. Le décodeur NEM 651 que j’avais installé est un MX620 de Zimo (désormais remplacé par les MX621 et MX622).
Ce qui est bien chez Zimo: les points de soudure pour les sorties supplémentaires sont assez grandes. Il faut faire attention, mais c’est même à ma portée!

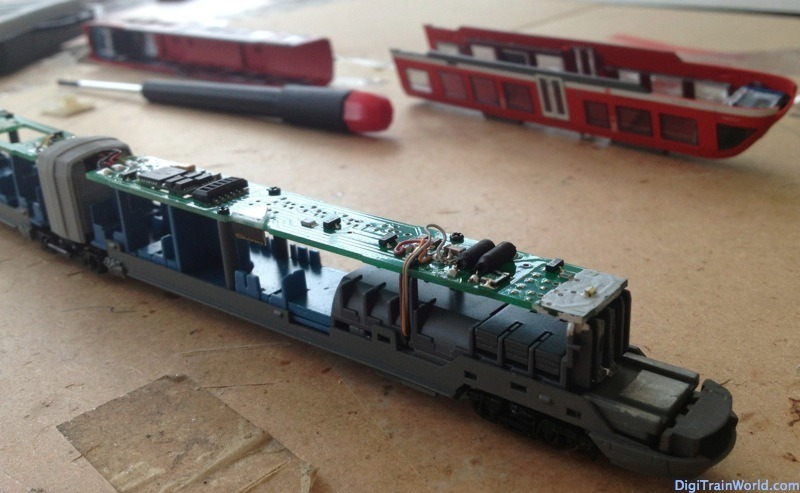

Voici l’autorail une fois ouvert. Les platines se dévissent facilement. Il faut juste faire attention aux cables, soudés à la partie moteur/caisse.

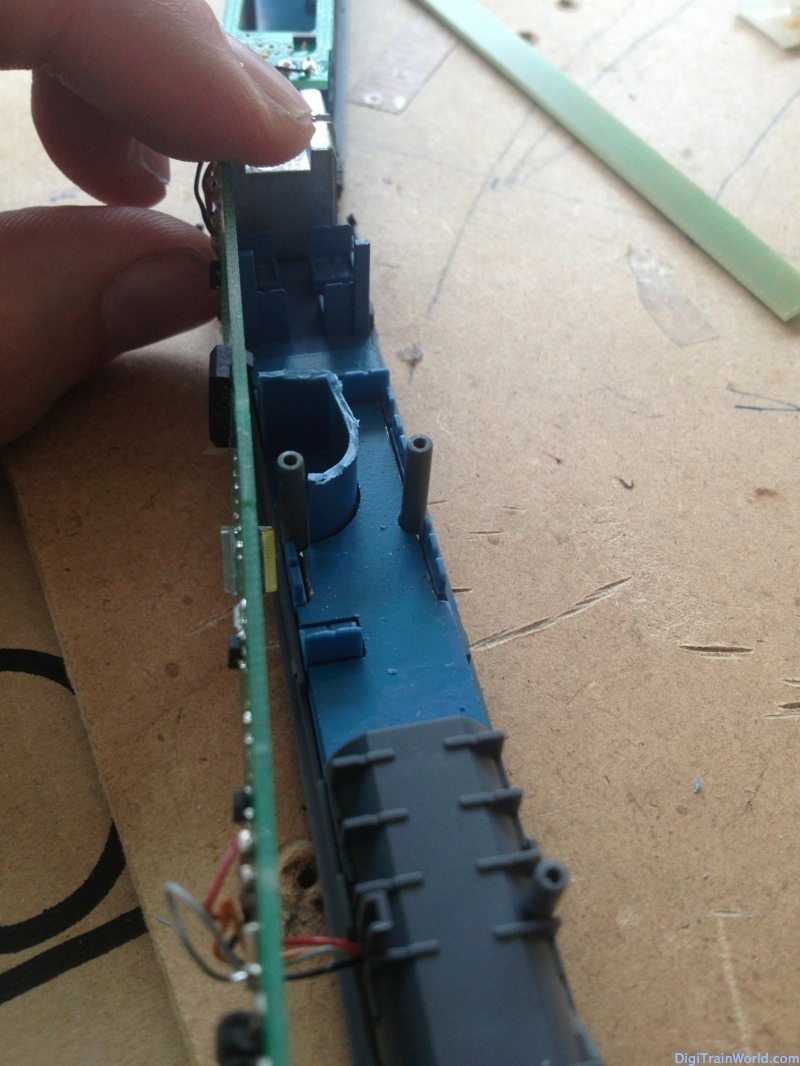

Le seul changement a été de réduire la hauteur d’une paroi (les toilettes?). J’ai enlevé 1 à 2mm aux ciseaux. La finition n’est pas très importante: la paroi reste assez haute et ne sera pas visible de l’extérieur.

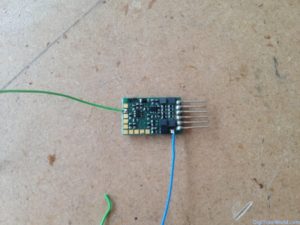

Les fils ont été soudés sur le Zimo MX620. Le bleu est le pôle (+) commun, le vert, pour moi, ma sortie AUX 1 pour l’éclairage:

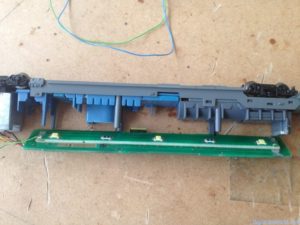

Voici la première platine LED, adossée à la platine d’origine avec du simple scotch:
La seconde platine:

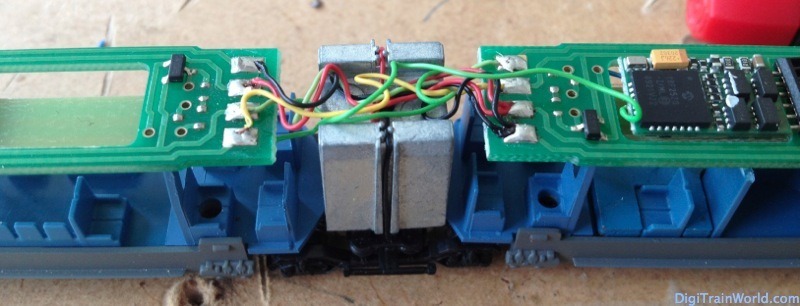

L’espace entre les deux voitures est prévu pour faire passer les câbles, deux de plus n’ont pas fait de différence:
Conclusion
Voilà l’unité 12585 désormais visuellement identique à la version sonore une fois la nuit tombée. Coût, moins de 20€ (surtout les platines).
C’est un bon moment pour rappeler une chose: n’ayez pas peur du fer à souder. Avec un peu d’entrainement, ce genre de changement n’est vraiment pas si compliqué. De nombreuses vidéos Youtube donnent de bons conseils de soudure.
Seule partie délicate: le décodeur. Mais là encore, avec une pointe et des fils fins, cela se passe comme le reste. Il y a toujours la peur de casser un engin à 30€ plus petit qu’un pouce, mais c’est ce qui rend ces modifications intéressantes!
